Carga Fantasma de 10A, 3 Fases: 462F

El Modelo 462F fue diseñado para su uso con cualquier conjunto de de ensayo de campo para ensayar medidores TC polifásicos.

Se puede alimentar desde el bloque de ensayo de medición, y ensayara medidores de tensión nominal 240V, 3 fases, 4 hilos conectados en estrella de baja tensión, o medidores de  63.5V nominales conectados en estrella de alta tensión.

También puede ensayarse medidores de tensión nominal de 110V, 3 fases, 3 hilos conectados en triangulo.
Esta carga fantasma puede usarse con los instrumentos de ensayo de medidores polifásicos de Red Phase Instruments Modelo 679 y 679B, o cualquier otro equipo de ensayo de medidores.

Las 3 salidas de corriente son variables de 0 a 100% en rangos de 1A y 10 A en incrementos de forma gruesa (10%) y fina (1%). Los ajustes de ángulo de fase/factor de potencia son posibles desde 60º adelantados hasta 90º en atraso en incrementos de 15º.

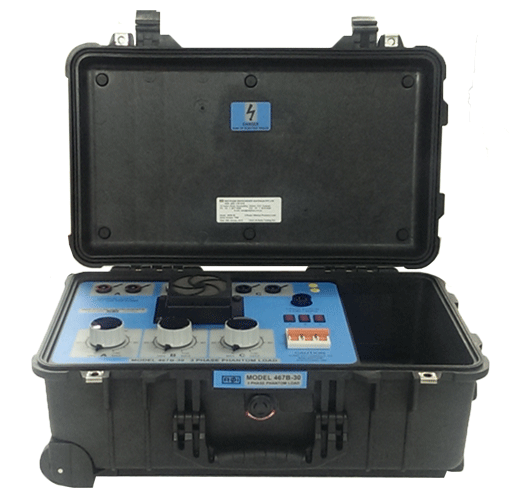

Carga Fantasma de 100VA: 467B-30

Estas 3 cargas fantasmas son utilizadas para energizando
una TC o metro directa de energía de conexión durante la
puesta en marcha o ensayos de rutina. El 467B-30 puede
entregar hasta 100VA.

Se utilizan "Variacs" para ajustar la amplitud de la corriente
de inyección desde cero hasta fondo de escala.
Se utilizan conectores de seguridad cubiertos para conectar
los cables al panel frontal. La entrada requerida es de
240V/415V 3 fases, 4 hilos y está protegida por un
interruptor trifásico.

Carga Fantasma de 20A 3 Fases: 473

Carga fantasma de 3 fases simple y fácil de usar utilizada
en forma previa a la puesta en marcha o post puesta en marcha de productos de medición.
Forma fácil de determinar la instalación correcta y las fases del equipamiento.
El cable accesorio suministrado de 4 metros puede proveer 7.5 a 8 Amps de corriente de carga.
Con cables más cortos y más gruesos el 473 es capaz de proveer hasta 20 Amps de carga por fase.

Cargas Fantasma Polifasica: 472

3 fases, 4 hilos 240V / 415V 50Hz + Tierra
3 fases  interruptor de 10A para proteger la unidad.
Indicadores de Neón para marcar cual es la fase viva.
La configuración de salida es conmutable de estrella a triangulo.

3 fases, 4 hilos estrella 240V / 415V nominal.
La salida máxima es de  0.7A, 160VA.
La tensión de salida se controla por medio de  3 "Variacs", y es ajustable de 0-110%.
La salida no está aislada de la fuente de alimentación de la red.

3 fases, 3 hilos triangulo 110V nominal.
En esta configuración la salida del 472 está aislada de la fuente de alimentación principal.
El terminal N se pone a tierra al chasis y a la tierra de la red de alimentación.
La salida de los terminales VA y VC es de 110V nominales con respecto al terminal N.
La salida de tensión se controla con 2 "Variacs" y es ajustable.
